產品介紹

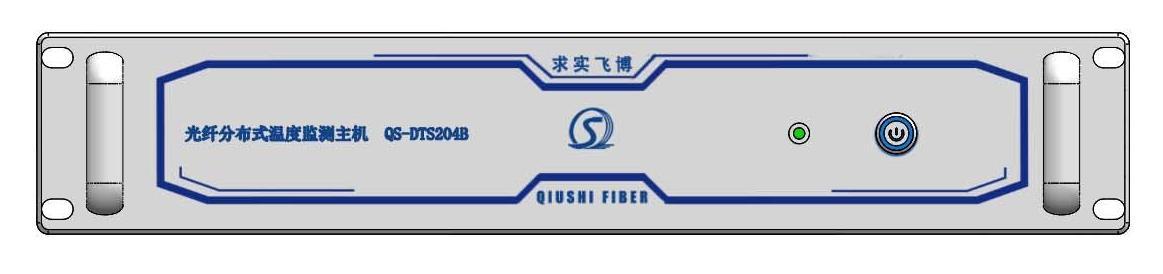

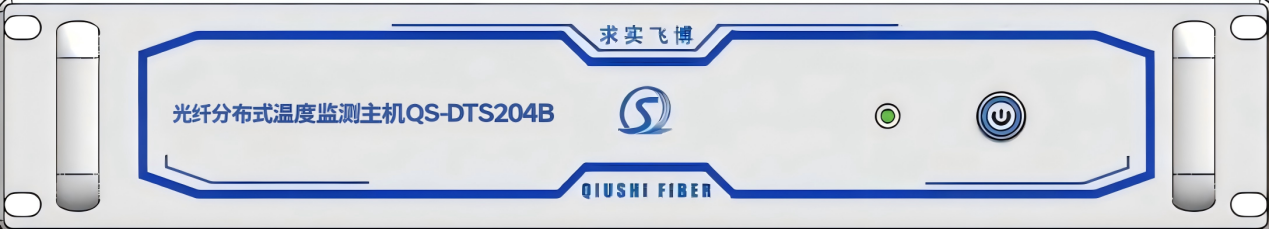

光纖分布式溫度監測主機，簡稱DTS，系統利用激光在光纖中傳輸時產生的背向拉曼散射信號和光時域反射原理來獲取空間溫度分布信息。采用獨特的光路設計和高性能光電器件，穩定性、可靠性極高。體系的信號處理采用嵌入式系統和先進的FPGA技術，功耗小、系統穩定，在空間分辨率、溫度分辨率和測量距離等方面均達到國際領先水平。
產品特點
1）1pm分辨率1）產品符合 GB/T 21197-2007《線型光纖感溫火災探測器》國家標準
2）穩定性好，不受電磁干擾，誤報率極低；具有光纖故障、火災報警、儀器故障三種報警功能
3）內部采用閉環控制，避免環境溫度變化及器件性能漂移引起精度下降
4）響應速度快，結合定溫和差溫報警，準確及時判斷溫度變化的起因，并顯示事故點溫度及位置
5）一根光纜完成探測和信號傳輸，所有設置均在終端完成，采用普通多模光柵，系統簡單可靠，易于維護
6）探測光纜采用不同外護套，不受任何環境因素影響，適用于各種場景
7）采用B/S架構，測溫主機和用戶界面可分離，易于連接火災報警系統，方便實現遠程控制、遠程報警
8）可實現手機短信報警功能，并提示溫度報警分級
9）可提供軟硬件接口，方便與其他系統集成。
技術參數
|
型號 |
QS-DTS104A |
QS-DTS204A |
QS-DTS204B |
QS-DTS204C |
QS-DTS204D |
QS-DTS104V |
|
測溫范圍 |
-20℃~85℃ |
-20℃~85℃
|
-20℃~900℃
|
-20℃~80℃
|
-20℃~900℃
|
-20℃~85℃ |
|
光纖 |
單模光纖 |
多模光纖62.5/125 |
多模光纖62.5/125 |
多模光纖62.5/125 |
多模光纖62.5/125 |
單模光纖 |
|
測溫長度 |
20km |
10km |
10km |
10km
|
10km |
10km |
|
測量時間 |
10s（單通道） |
10s（單通道） |
10s（單通道）
|
10s（單通道）
|
10s（單通道） |
10s（單通道）
|
|
定位精度 |
±1m |
±1m |
±0.4m |
±0.4m
|
±0.4m
|
±1m
|
|
測溫精度 |
±3℃（典型值） ±0.5℃（最佳值） |
±1℃（典型值）
|
±1℃（典型值） |
±1℃（典型值）
|
±1℃（典型值）
|
±3℃（典型值） ±0.5℃（最佳值） |
|
工作溫度 |
-10℃~﹢55℃
|
-10℃~﹢55℃ |
-10℃~﹢55℃ |
-10℃~﹢55℃ |
-10℃~﹢55℃ |
-10℃~﹢55℃ |
應用領域
? 高壓電纜溫度監測；
? 大型變壓器的溫度監測；
? 天然氣、石油管道的泄漏監測；
? 建筑物防火監測；
? 大型工程工廠重點設備的溫度監測；
? 各種隧道（高速公路、地鐵、鐵路）防火監測
? 大壩的泄漏和溫度監測；
? 油田和天然氣豎井的溫度檢測與監測；
? 電廠鍋爐、鋼鐵廠高爐爐壁的溫度均勻性檢測與監測；
? 配電設施的多點溫度檢測與監測；
? 大型混凝土構件的凝固溫度均勻性檢測與監測；
? 路面結冰狀態的監測。
